Starterkit mit Bits - 50 mm/75 mm Rohr mit 18 mm Motoren - UK ROC (2024)

UK ROC-Starterkit (Version 2024) (obwohl Sie es natürlich auch nicht als Teil des UK ROC-Wettbewerbs kaufen und genießen können!)

Dieses Kit konzentriert sich hauptsächlich auf die Verwendung von Klima 50- und 75-mm-Flugzeugrohren. Dies ist etwas stärker als Ihr typisches Estes BT-Rohr, was ein netter Bonus ist. Es enthält auch eine 5 x 18 mm Motorhalterung und wir legen auch 2 unserer 18-mm-Motorrohlinge bei, sodass Sie mit dieser Halterung mit 3, 4 oder 5 Motorgruppen fliegen können.

Alles, was Sie brauchen (außer Zubehör/Höhenmesser/Motoren und den einzelnen Dingen, die Sie je nach Design benötigen könnten), ist im Lieferumfang enthalten, um eine geeignete Rakete für UK ROC 2024 zu entwerfen und zu bauen.

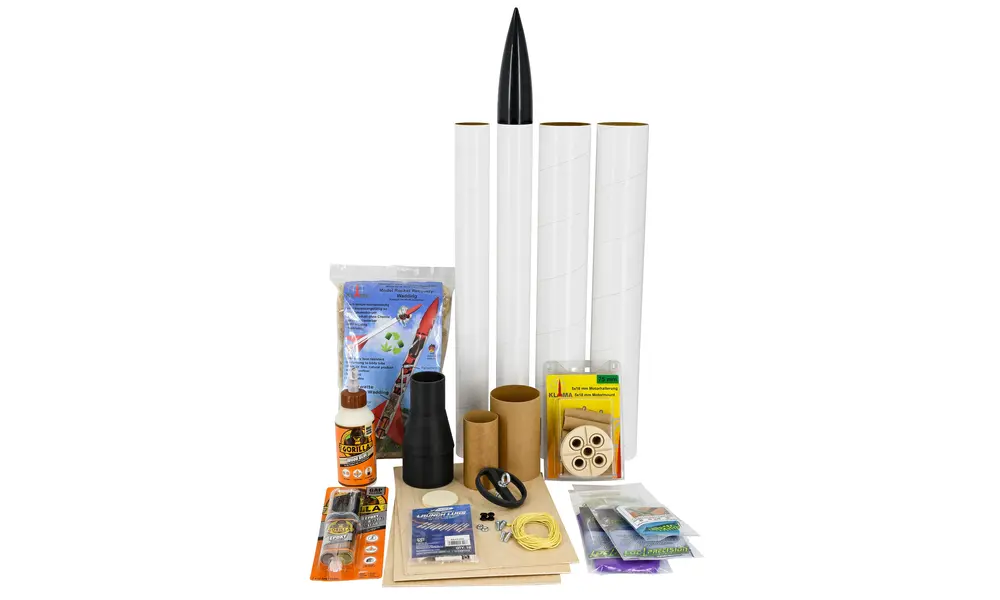

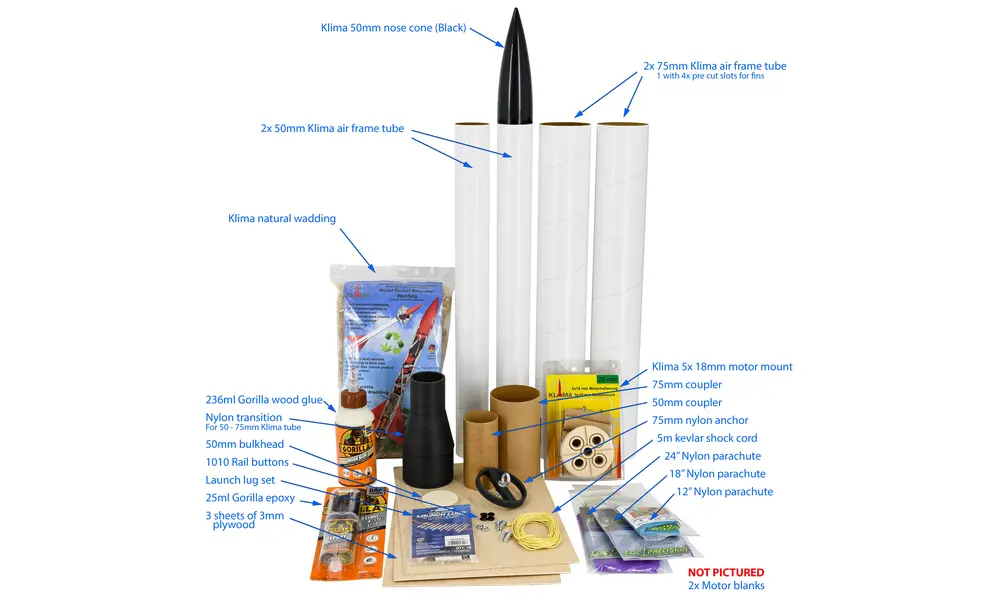

Lieferumfang:
1x 50 mm Klima-Nasenkegel in Schwarz. 53,3 g Gewicht.
2 x 50 mm Klima-Luftrahmenrohre, jeweils 500 mm lang. 43,6 g Gewicht.
1x 75 mm Klima-Luftrahmenrohr mit 4 lasergeschnittenen Schlitzen für Finnen, 500 mm lang. 112,3 g Gewicht.
1x 75 mm Klima-Luftrahmenrohr ohne Schlitze, 500 mm lang. 117,5 g Gewicht.
1x Modelrockets.co.uk 50 mm auf 75 mm Klima-Rohrübergangsadapter. (Hochtemperatur-Carbon-Nylon). 59,9 g Gewicht.
1x 50mm Klimaverbinder 100mm lang. 7,2g Gewicht.
1x 75mm Klimaverbinder 120mm lang. 24,8g Gewicht.
1x Modelrockets.co.uk Carbon-Nylon-Anker für 75-mm-Klima-Rohr mit Ringschraube. 18,8 g Gewicht.
1x 5x18 mm Klima-Motorhalterung für 75 mm Klima-Rohr. 43,9 g Gewicht.
5 m Kevlar-Gummiseil, 7 g Gewicht.
1x Schott für 50mm Klimarohr. 4,2g Gewicht.
1x Start-Lug-Pack. Das Gewicht hängt von der gewählten Größe ab, wird aber nicht viel sein.
1x Paar 1010 Startschienenknöpfe und Schrauben. 6,7 g (mit Schrauben und Muttern im schlimmsten Fall).
1 x 12 Zoll, Bauen Sie Ihren eigenen Nylon-Fallschirm. 8 g Gewicht.
1 x 18 Zoll – Bauen Sie Ihren eigenen Nylon-Fallschirm. 18,1 g Gewicht.
1 x 24 Zoll, Bauen Sie Ihren eigenen Nylon-Fallschirm. 29,1 g Gewicht.
1x 236ml Gorilla Holzleim.
1 x 25 ml (2 x 12,5) Gorilla 5-Minuten-Epoxid.
3 x A4-Blatt aus 3 mm starkem Sperrholz (leichte Ausführung). 115 g pro Blatt.
2x 18 mm Motorrohlinge. Nylon. Kann verwendet werden, um entweder 3, 4 oder 5 Motoren in Ihrer Motorhalterung zu betreiben.

LUFTRAHMEN
Wir haben 4 Luftrahmenabschnitte mitgeliefert, jeder ist 500 mm lang, und zwei Kupplungen (eine 75 mm und eine 50 mm). Es gibt einen 75 mm Luftrahmen mit 4 Schlitzen, bereit zur Montage Ihrer Flossen. Sie werden diesen Luftrahmen wahrscheinlich nicht vollständig benötigen, aber er ist zumindest vorhanden, falls Sie ihn benötigen.

ÜBERGANG
UK ROC 2024 erfordert die Verwendung von zwei Rohrgrößen. Der 75-mm-Unterteil und der 50-mm-Oberteil erfüllen diese Anforderungen. Wir haben einen Übergangsadapter für Sie entwickelt, den Sie in diesem Kit verwenden können. Er besteht aus kohlenstoffverstärktem Nylon mit einer Betriebstemperatur von bis zu 184 Grad Celsius. Er ist wirklich robust und der Aufgabe gewachsen. Es ist wahrscheinlich am besten, Epoxidharz (mitgeliefert) anstelle von Holzleim zu verwenden, um ihn an Ihren Rohren zu befestigen.

MOTORHALTERUNG
Wir haben Klimas 5x 18-mm-Motorclusterhalterung mitgeliefert. Es handelt sich um eine gut getestete und ordentliche Motorhalterung für Klimas 75-mm-Rohr. Sie müssen natürlich 18-mm-Motoren verwenden. Allerdings hindert Sie nichts daran, in diesem Kit Ihre eigene 24-mm- oder 29-mm-Halterung herzustellen. Wir planen, weitere Kits (die möglicherweise bereits aufgeführt sind) für andere Motorgrößen aufzulisten. Klima bietet D9-Motoren in 18-mm-Größe an, die volle 20 Ns Impulse bieten. Wenn Sie mit 3, 4 oder 5 Motoren laufen möchten (5x C ist beispielsweise eine Option), können Sie dies mit dieser Halterung tun. Wir legen 2x 18-mm-Motorrohlinge bei, um Rohre zu blockieren, die Sie nicht verwenden.

Stoßdämpferanker
Wir haben auch einen Gummiseilanker für das 75-mm-Klimarohr entwickelt, das wir im Bausatz mitgeliefert haben. Er wird auch mit einem Ringbolzen aus verzinktem Stahl geliefert. Sie sollten ihn problemlos allein einkleben können (idealerweise mit Epoxidharz). Wenn Sie jedoch für zusätzliche Stabilität sorgen möchten, können Sie auch immer einen Abschnitt der 75-mm-Kupplung darüber in Ihre Rakete kleben. Wie der Übergang besteht auch dieser aus kohlenstoffverstärktem Nylon.

FALLSCHIRME
Unsere Fallschirme werden normalerweise von LOC selbst gebaut. Sie bestehen aus Nylon, das bei wiederholten Starts viel strapazierfähiger ist als ein typischer Estes-Kunststofffallschirm. Wir verkaufen nur, was wir auf Lager haben, und packen die Bausätze einsatzbereit vor. Wenn der Vorrat jedoch aufgebraucht ist, können wir Bausätze mit vorgefertigten Nylonfallschirmen herstellen. Wir haben drei Größen beigelegt, damit Sie Ihr Design verfeinern können, um die Ziele der Konkurrenz zu erreichen.

STARTÖSEN / SCHIENENKNÖPFE
Wir haben ein Estes-Startösenpaket beigelegt, das alle möglichen Optionen für verschiedene Stangengrößen für Ihre Rakete bietet. Wir haben auch zwei x 1010-Schienenknöpfe eingebaut. Diese können installiert werden, um mit einer Standard-1010-Schiene auf einer steiferen Startschiene zu starten. (6,5 mm Schlitzgröße). Bei Bedarf mitWir können dies gegen Klimaknöpfe austauschen, aber dadurch kann sich der Versand Ihrer Bestellung um einen Tag verzögern. Bitte geben Sie Ihre Anfrage in den Bestellhinweisen an, wenn Sie dies wünschen. Die Klimaknöpfe passen in eine 5-mm-Schlitzschiene, und wir verkaufen die Klimaschiene bei Bedarf auch auf der Website.

Schott / Nutzlast
Der sinnvollste Weg für Ihre Nutzlast ist wahrscheinlich, einen Nutzlastabschnitt oben in der Rakete zu schaffen. Wir haben eine Trennwand für ein 50-mm-Klimarohr beigelegt. So können Sie mit der 50-mm-Kupplung einen Nutzlastabschnitt für die sichere Reise Ihres Eies schaffen. Dieser Nutzlastabschnitt mit der angebrachten Nasenspitze sollte mit dem Fallschirm darunter abspringen. Natürlich gibt es noch viele andere Pläne, über die Sie nachdenken können.

SPERRHOLZPLATTEN
Wir haben 3x A4-Platten aus 3 mm dickem Sperrholz in das Paket gelegt. Diese haben einen Pappelkern, der schön leicht ist, und Birkenschichten auf Ober- und Unterseite. Es ist ein relativ robustes, aber leichtes Sperrholz. Der Lieferant sagt, dass es auch laserschneidbar ist. Ideal zum Zentrieren von Ringen und Flossen an Ihrer Rakete.
