Este potente regulador elevador/reductor de conmutación sincrónica produce eficientemente 5 V a partir de voltajes de entrada entre 2,8 V y 22 V.
Su capacidad de convertir voltajes de entrada tanto altos como bajos lo hace útil para aplicaciones donde el voltaje de suministro de energía puede variar mucho, como ocurre con las baterías que comienzan por encima de 5 V pero se descargan por debajo.
La familia S13VxF5 de reguladores de conmutación eficientes (también llamados fuentes de alimentación en modo conmutado (SMPS) o convertidores CC a CC) utiliza una topología de reductor-elevador para convertir voltajes de entrada más altos y más bajos a una salida regulada de 5 V. Toman voltajes de entrada de 2,8 V a 22 V y los aumentan o disminuyen según sea necesario, ofreciendo una eficiencia típica de más del 85% y corrientes de salida continuas típicas entre 1 A y 3 A. La flexibilidad en el voltaje de entrada que ofrece esta familia de reguladores es especialmente adecuada para aplicaciones alimentadas por batería en las que el voltaje de la batería comienza por encima de los 5 V y cae por debajo a medida que la batería se descarga. Sin la restricción típica de que el voltaje de la batería se mantenga por encima del voltaje requerido durante su vida útil, se pueden considerar nuevos paquetes de baterías y factores de forma.

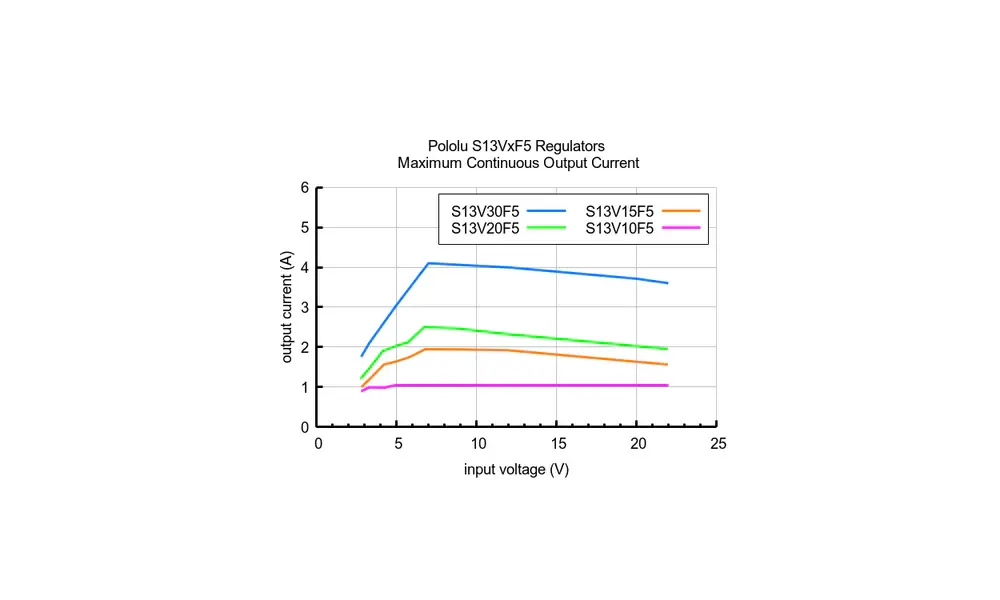

Los diferentes miembros de esta familia ofrecen diferentes corrientes de salida continuas:
- S13V10F5: 1 A de corriente de salida continua
- S13V15F5: corriente de salida continua de 1,5 A
- S13V20F5: 2 A de corriente de salida continua
- S13V30F5: 3 A de corriente de salida continua
Los reguladores tienen bloqueo por subtensión, protección por sobretensión de salida y protección por sobrecorriente. Una función de apagado térmico también ayuda a prevenir daños por sobrecalentamiento y una función de arranque suave limita la corriente de entrada y aumenta gradualmente la tensión de salida al arrancar. El S13V30F5 de 3 A tiene protección contra tensión inversa hasta 20 V, pero el S13V10F5, S13V15F5 y S13V20F5 no.
Características
- Voltaje de entrada: 2,8 V a 22 V
- Voltaje de salida: 5 V con 3% de precisión

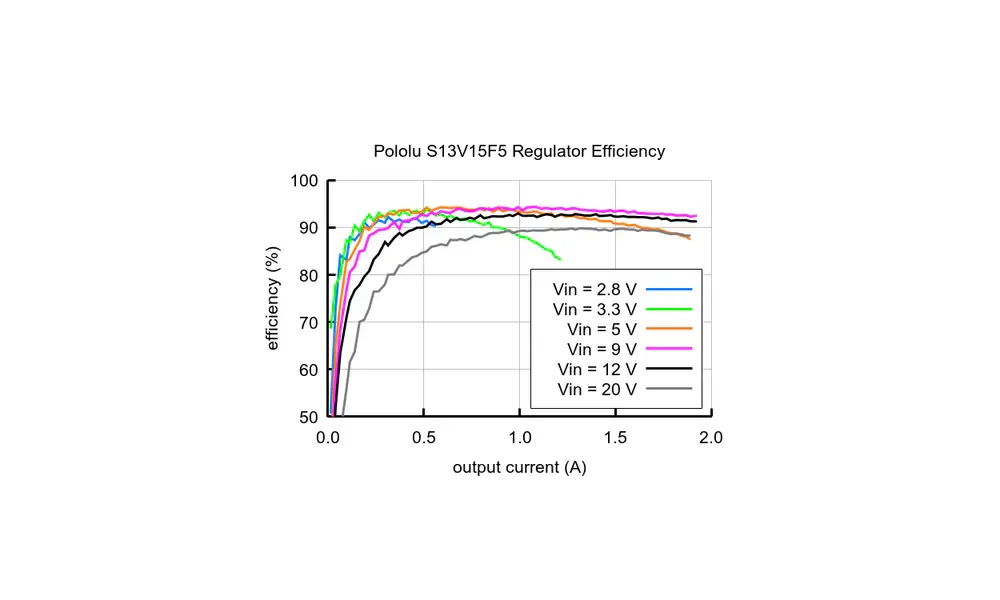

- Eficiencia típica del 85% al 95%, dependiendo del voltaje de entrada y la carga (ver el gráfico de eficiencia a continuación)

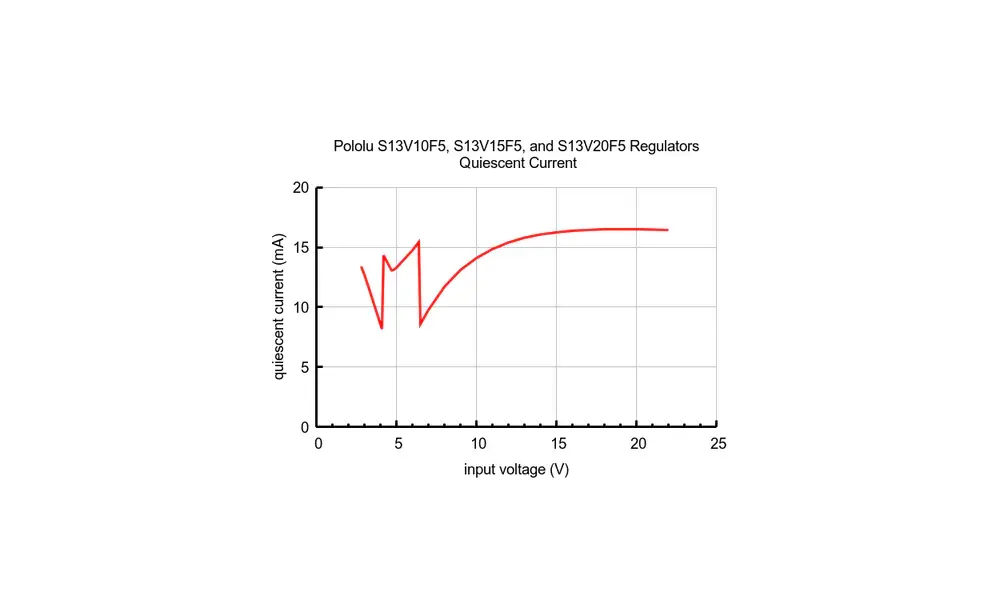

- Corriente de reposo típica sin carga de 10 mA a 20 mA (consulte el gráfico de corriente de reposo a continuación)
- Bloqueo por subtensión de entrada y protección por sobretensión de salida
- La función de arranque suave limita la corriente de entrada y aumenta gradualmente el voltaje de salida.
- Protección integrada contra voltaje inverso de hasta 20 V (solo S13V30F5), protección contra sobrecorriente y apagado por exceso de temperatura.
- Frecuencia de conmutación fija de ~500 kHz

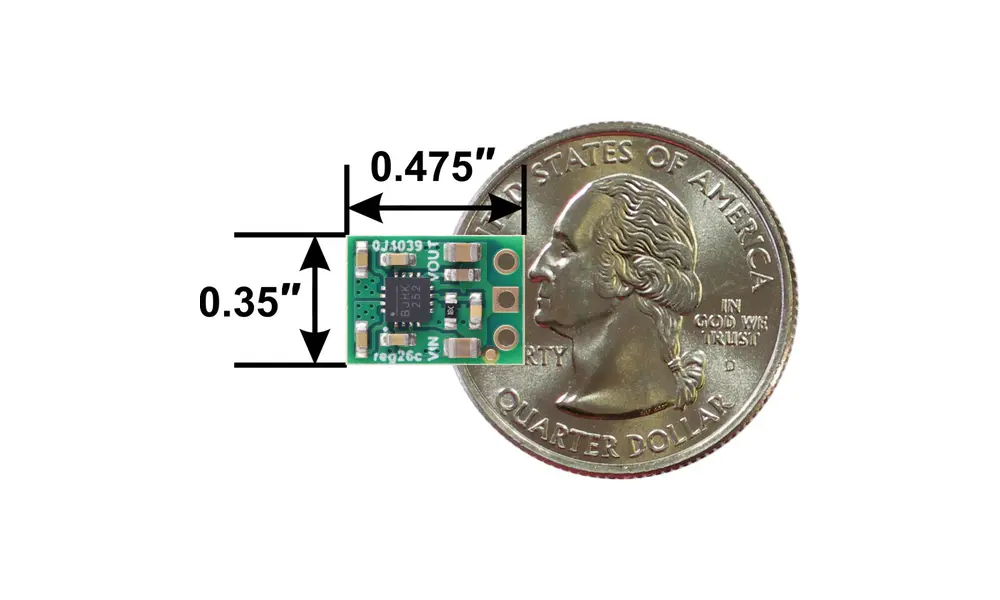

- Tamaño compacto S13V15F5: 8,9 mm x 12,1 mm x 4,2 mm

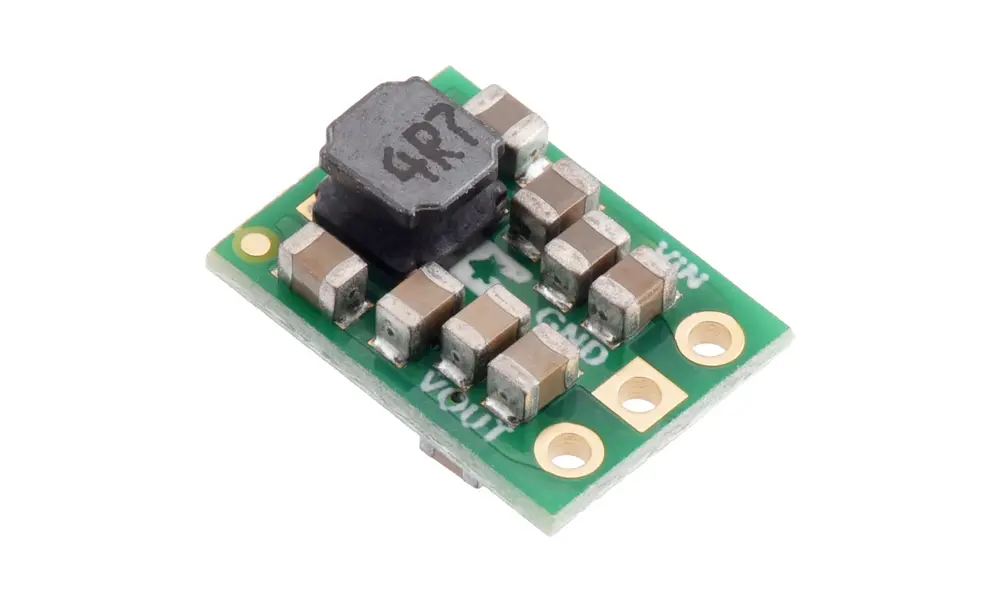

Conexiones: S13V10F5, S13V15F5 y S13V20F5
El regulador elevador/reductor tiene solo tres conexiones: el voltaje de entrada (VIN), tierra (GND) y el voltaje de salida (VOUT). El voltaje de entrada, VIN, alimenta el regulador. Se pueden aplicar voltajes entre 2,8 V y 22 V a VIN. VOUT es el voltaje de salida regulado. Estos orificios pasantes están dispuestos con un espaciado de 0,1″ a lo largo del borde de la placa para compatibilidad con placas de pruebas sin soldadura estándar y placas perforadas y conectores que usan una cuadrícula de 0,1″. Se incluyen una tira de conectores macho rectos de 3×1 y una tira de conectores macho en ángulo recto de 3×1, y puede soldar la que le brinde la orientación de placa deseada. Alternativamente, puede soldar cables directamente a la placa para las instalaciones más compactas.
