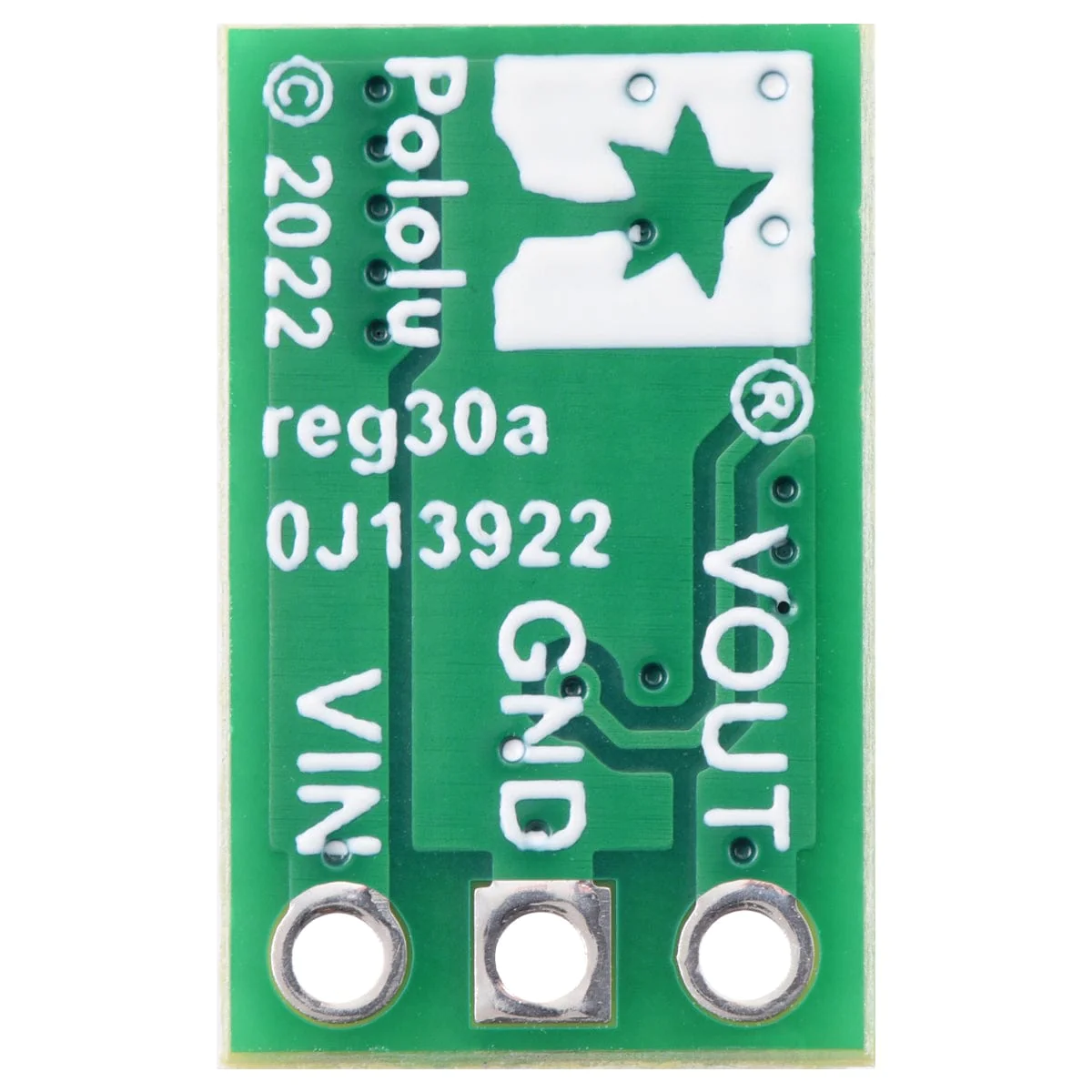

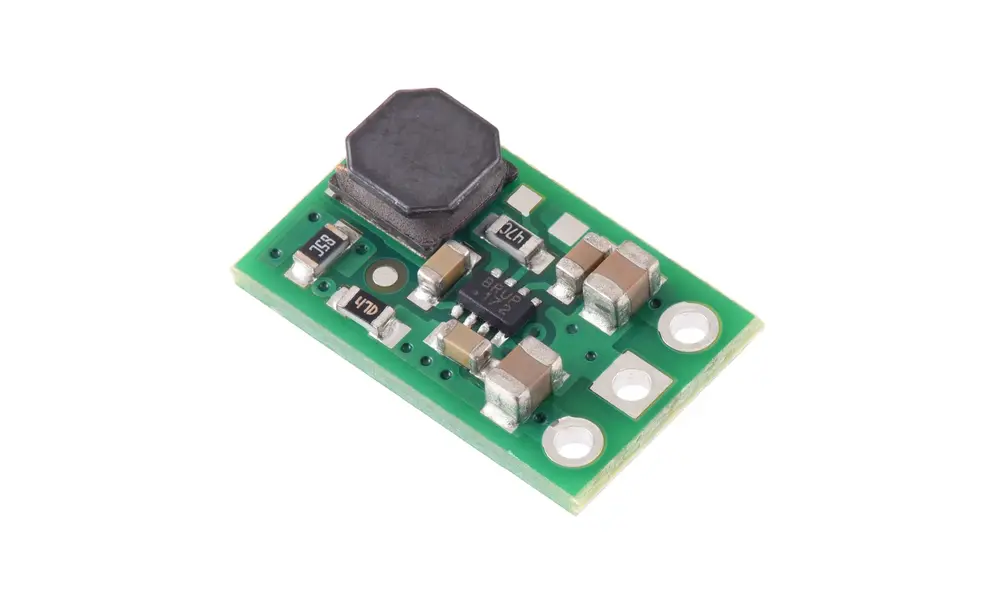

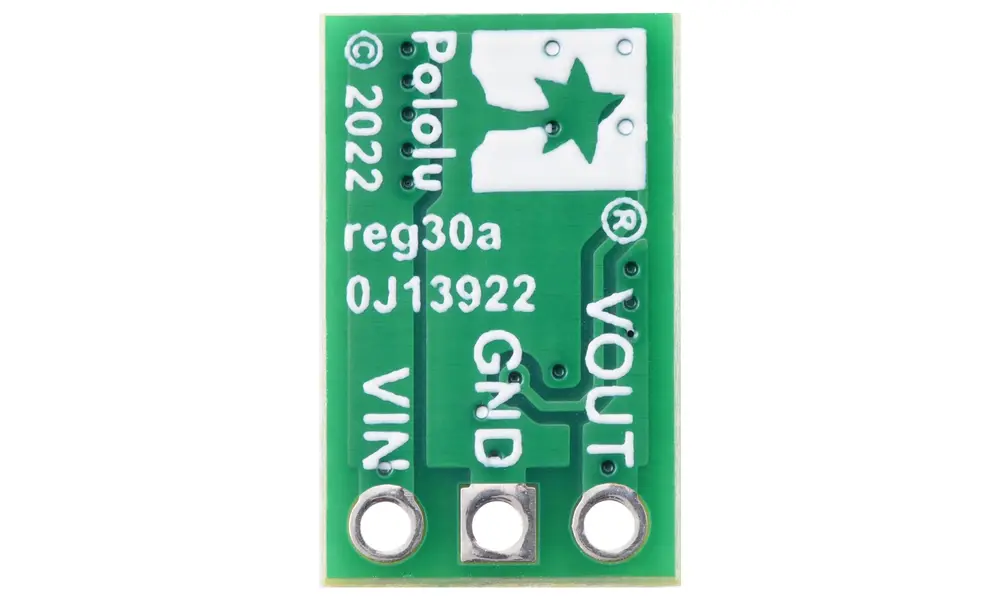

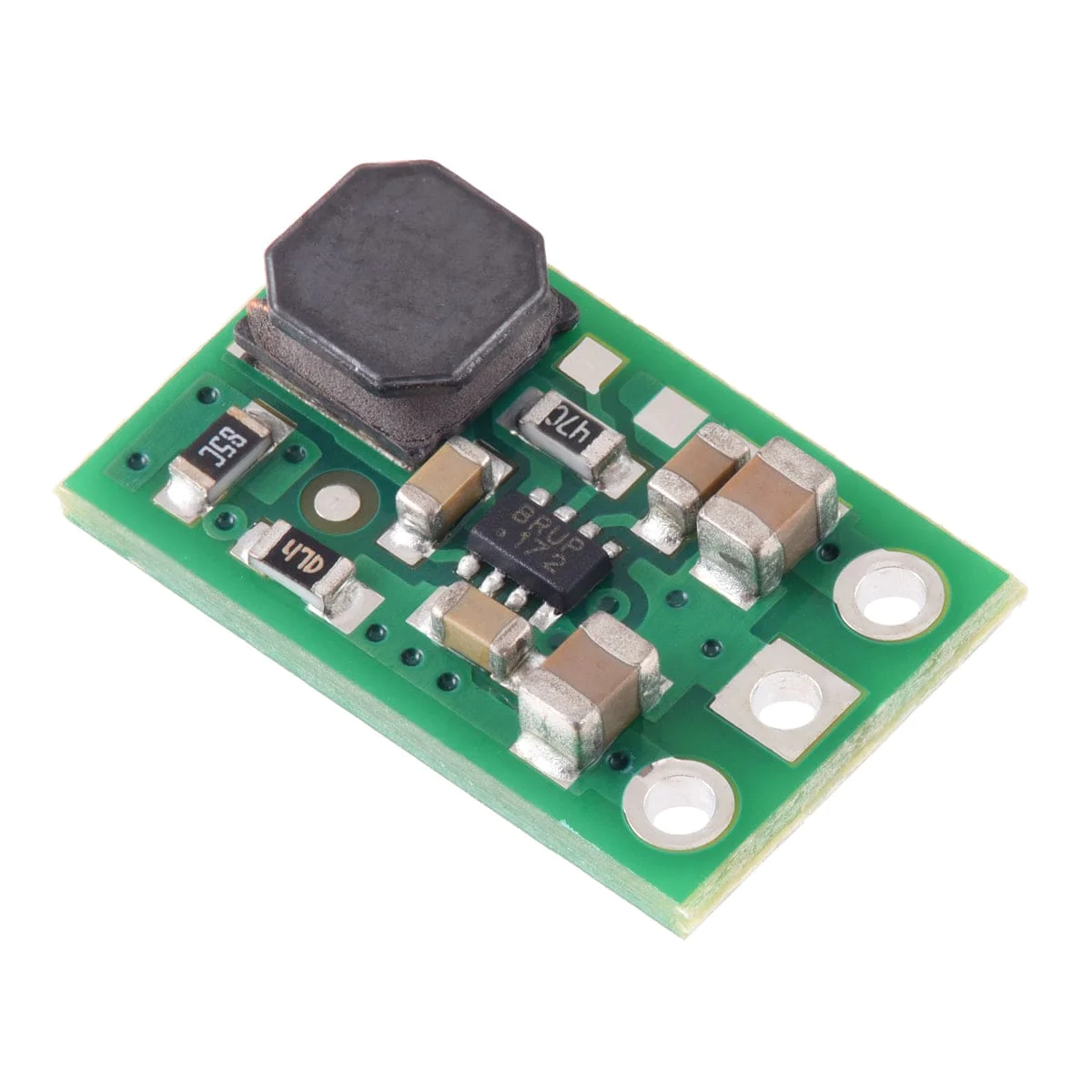

Este regulador de voltaje elevador (o elevador) de conmutación compacto genera eficientemente 5 V a partir de voltajes de entrada tan bajos como 1,3 V y maneja corrientes de entrada continuas de hasta aproximadamente 1,6 A. (Nota: el voltaje mínimo de arranque es de 2,7 V, pero después de eso funciona hasta 1,3 V).

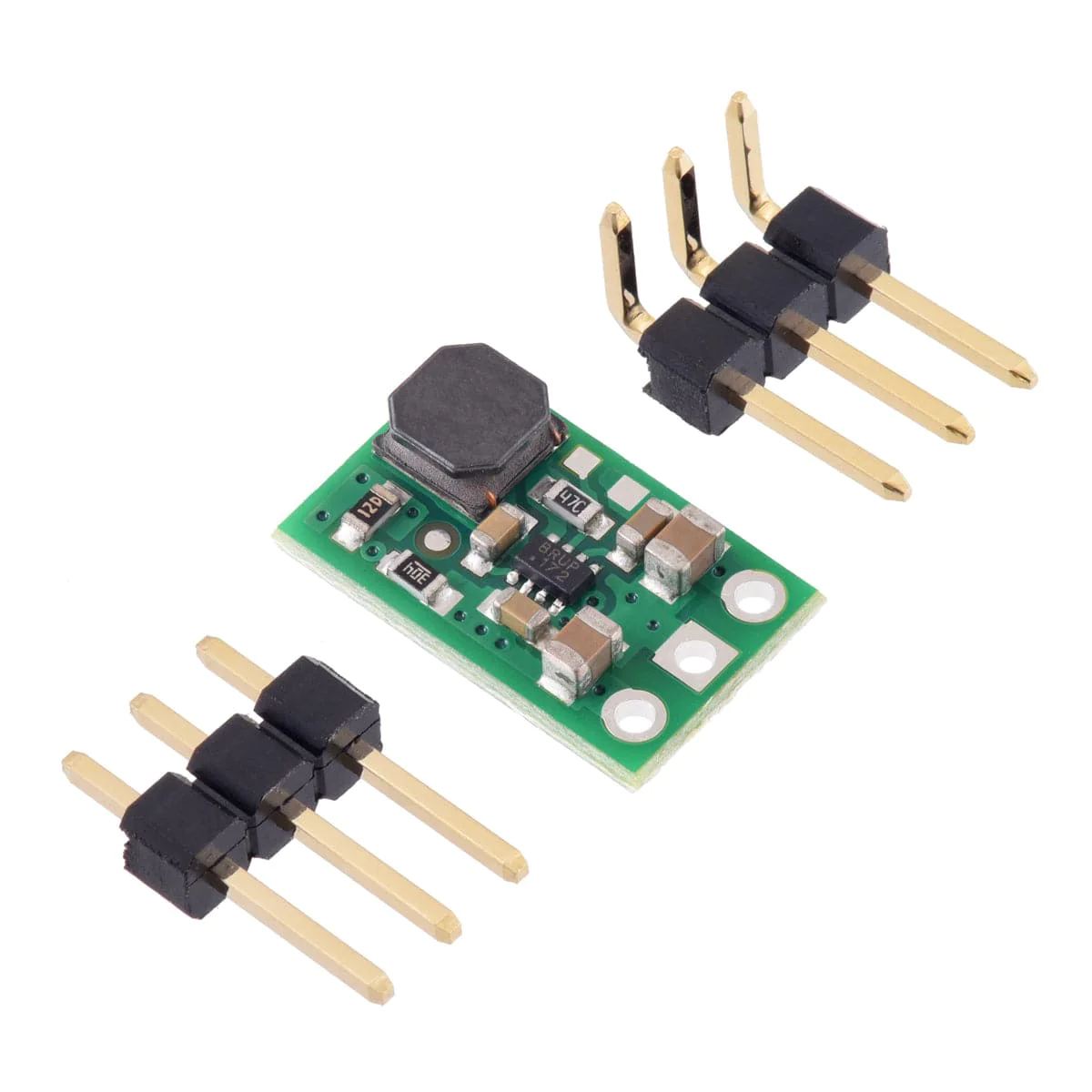

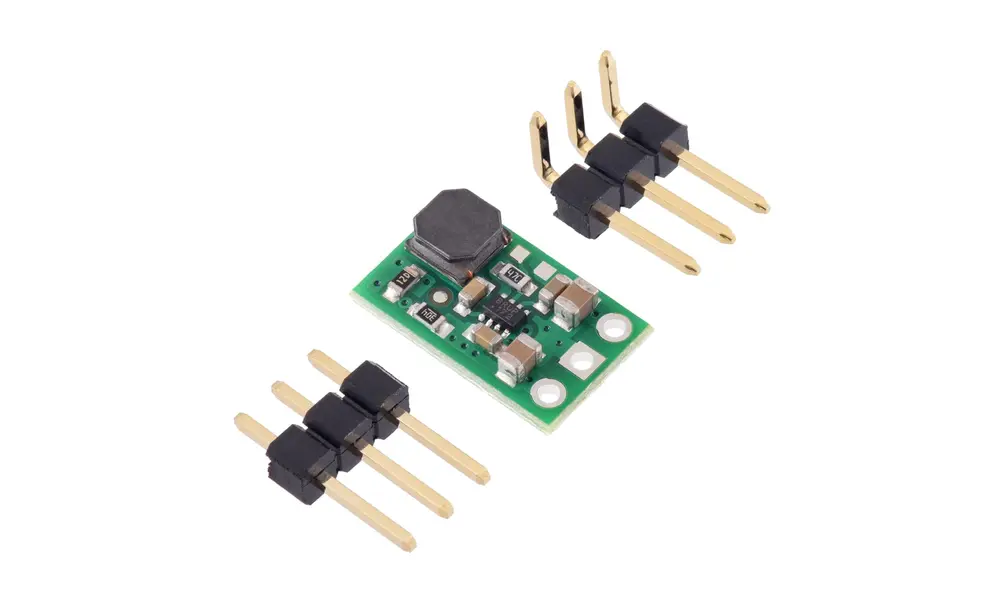

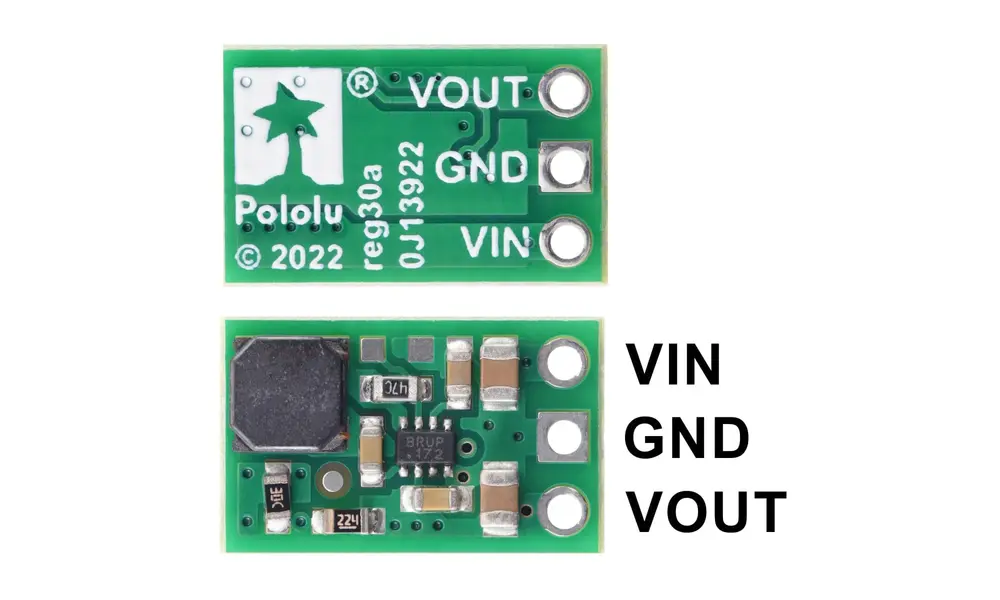

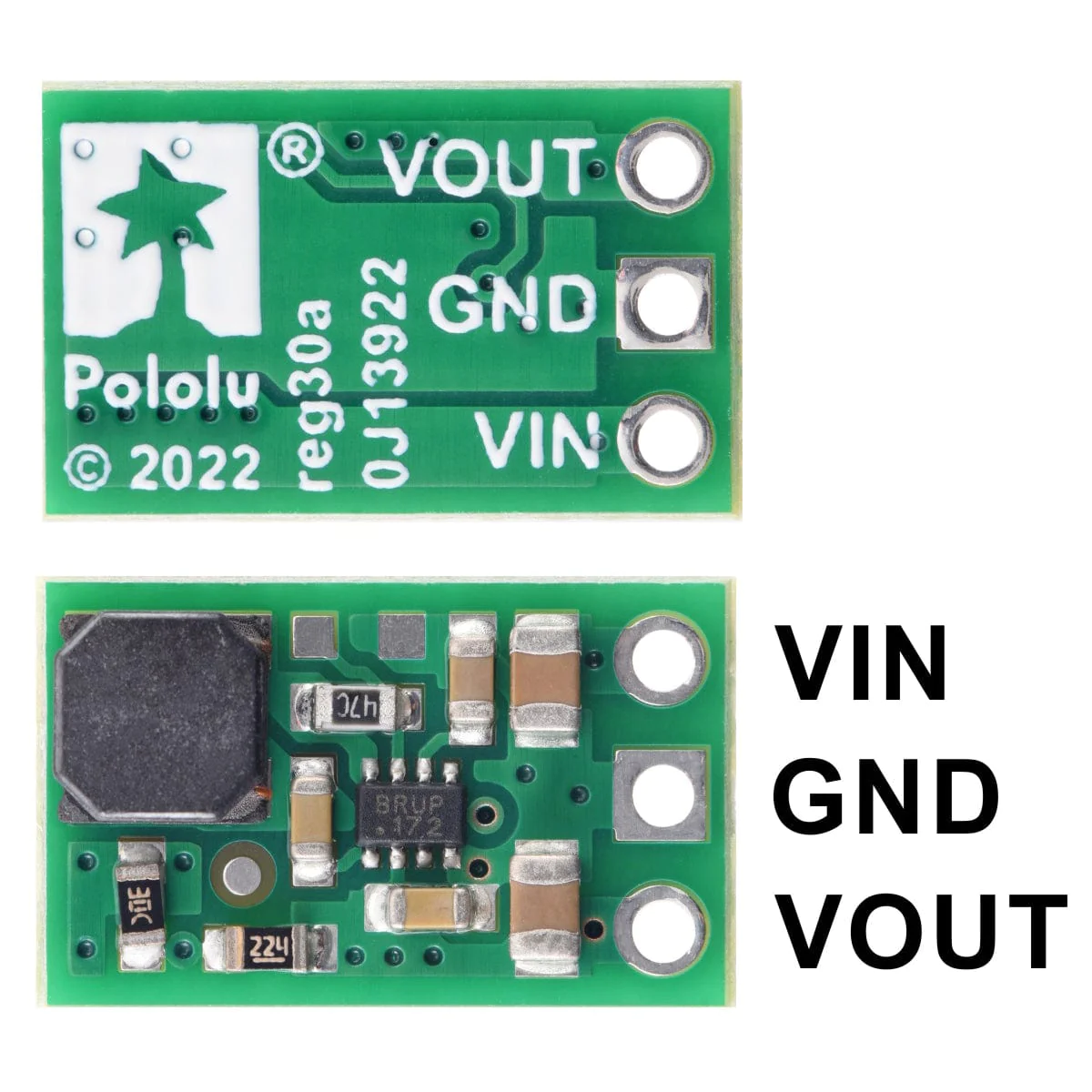

Los pines tienen un espaciado de 0,1 ″.
La familia U3V16Fx de reguladores de voltaje elevadores son reguladores de conmutación (también llamados fuentes de alimentación de modo conmutado (SMPS) o convertidores de CC a CC) y tienen una eficiencia típica de entre el 85 % y el 95 %.
Los reguladores limitan activamente las corrientes de entrada instantáneas a 2 A al aumentar, y las corrientes de entrada de hasta aproximadamente 1,6 A normalmente se pueden mantener durante muchos minutos sin activar el apagado térmico, aunque el rendimiento real depende de los voltajes de entrada y salida, así como de factores externos como como temperatura ambiente y flujo de aire. Para los reguladores de refuerzo, la corriente de salida es igual a la corriente de entrada multiplicada por la eficiencia dividida por la relación de impulso de VOUT a VIN, por lo que cuanto más aumente, menor será la corriente de salida máxima (consulte la sección de corriente de salida continua máxima a continuación para conocer el rendimiento). gráficos).
Estos reguladores cuentan con una variedad de protecciones integradas, que incluyen limitación de corriente de entrada ciclo por ciclo, bloqueo por bajo voltaje y apagado por exceso de temperatura.
Advertencia: Este regulador de refuerzo utiliza la topología típica que conecta la entrada a la salida a través de un inductor y un diodo, sin nada que rompa por completo esa ruta de corriente. Por lo tanto, el voltaje de entrada pasará a la salida incluso cuando el regulador esté desactivado, y la exposición a cortocircuitos u otras cargas excesivas dañará el regulador. Este regulador tampoco tiene protección contra tensión inversa.
Durante el funcionamiento normal, este producto puede calentarse lo suficiente como para quemarle. Tenga cuidado al manipular este producto u otros componentes conectados a él.
Características
- Voltaje de salida: 5V con 4% de precisión
- Voltaje de entrada: 1,3 V a 16 V (Nota: el voltaje mínimo de arranque es 2,7 V)
- Eficiencia típica del 85% al 95%, según el voltaje de entrada, el voltaje de salida y la carga (consulte el gráfico de eficiencia a continuación)
- Frecuencia de conmutación: ~1,2 MHz bajo cargas pesadas
- Modo de ahorro de energía que aumenta la eficiencia de la carga liviana al reducir la frecuencia de conmutación
- Corrientes de reposo típicas sin carga inferiores a 1 mA (consulte el gráfico de corriente de reposo a continuación)
- Límite de corriente del interruptor 2A
- Corrientes de entrada continua típicas de hasta aproximadamente 1,6 A (consulte el gráfico de corriente de salida continua máxima a continuación)
- Tolera el voltaje de entrada por encima del voltaje establecido de salida (la salida rastreará la entrada, consulte la sección de conexiones para obtener más detalles)
- Protecciones integradas:
- Apagado por exceso de temperatura
- La función de arranque suave limita la corriente de entrada y aumenta gradualmente el voltaje de salida.
- Bloqueo por bajo voltaje

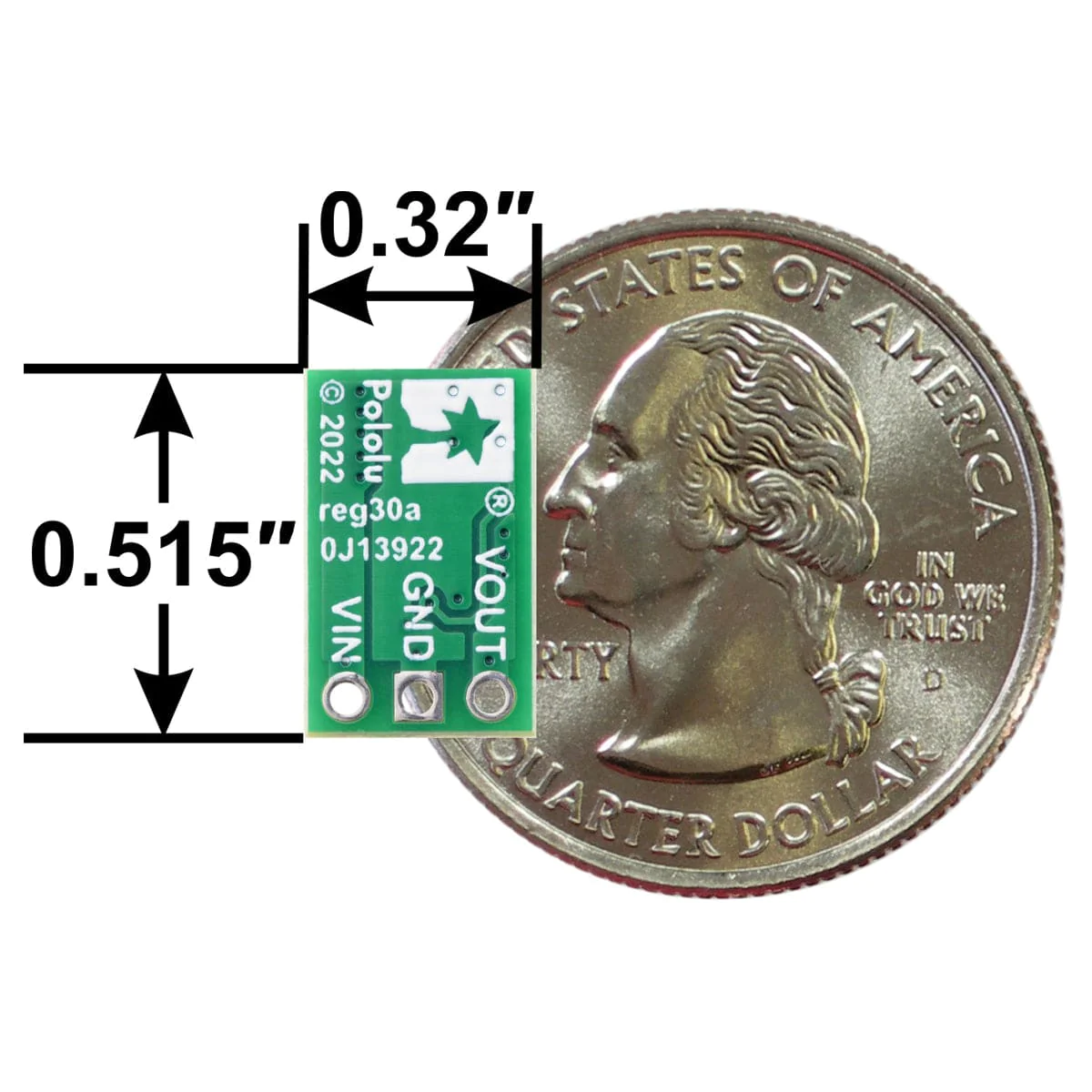

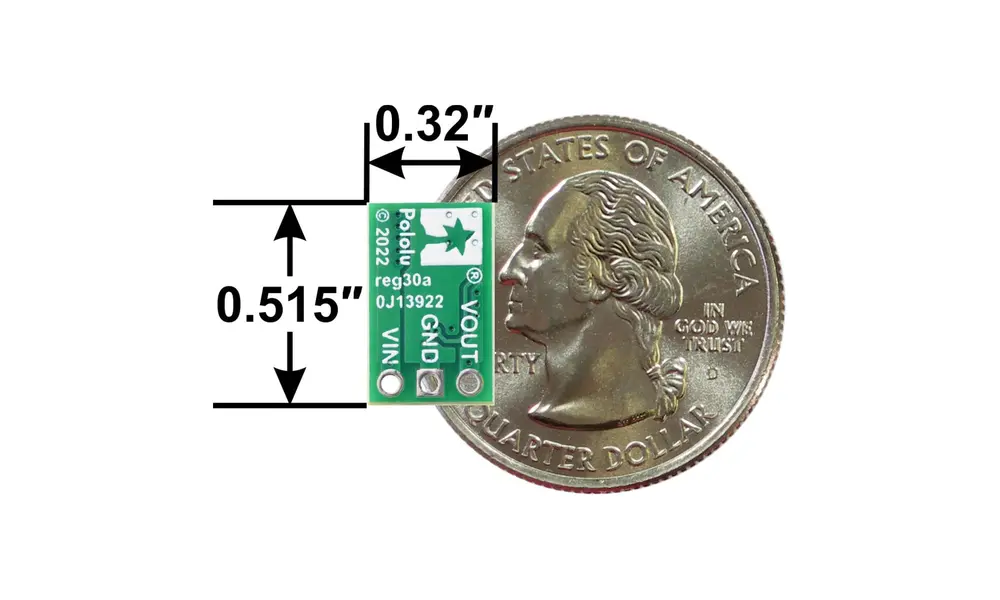

- Tamaño compacto: 13,1 × 8,1 × 3 mm
- Peso: 0,4g
Especificaciones
Tensión mínima de funcionamiento | 1,3 V |
Tensión máxima de funcionamiento | 16V |
Corriente de entrada máxima | 2A |
Tensión de salida | 5V |
¿Protección de voltaje inverso? | norte |
Tamaño | 0,32″ × 0,515″ × 0,1″ |
Peso | 0,4g |
