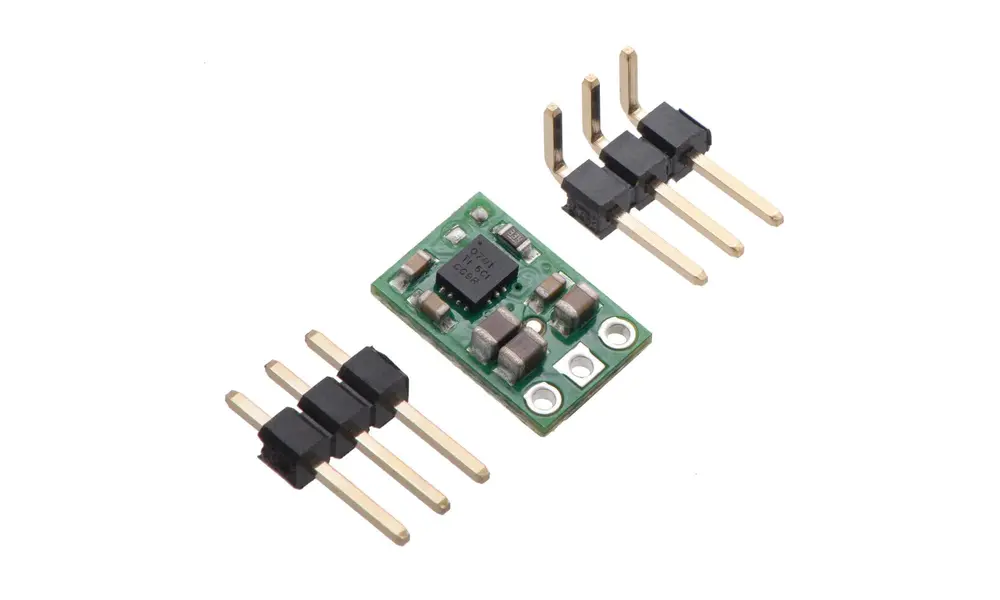

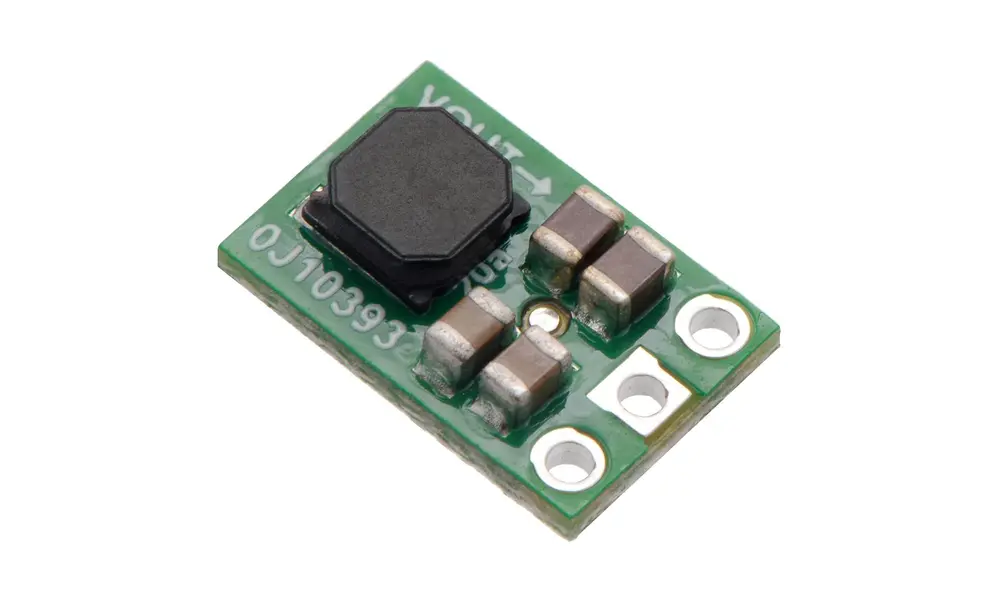

El regulador elevador/reductor de conmutación Pololu S9V11F5 produce eficientemente 5 V a partir de voltajes de entrada entre 2 V y 16 V ( Nota: requiere un voltaje de entrada de al menos 3 V para comenzar, pero puede funcionar hasta 2 V después del inicio ).
Su capacidad para convertir voltajes de entrada más altos y más bajos lo hace útil para aplicaciones donde el voltaje de la fuente de alimentación puede variar mucho, como con las baterías que comienzan por encima pero se descargan por debajo de 5 V. El módulo muy compacto (7,6 × 11,4 × 3,8 mm) tiene una eficiencia típica de más del 90 % y puede suministrar una corriente de salida típica de hasta 1,5 A cuando el voltaje de entrada es de alrededor de 5 V.
Nota: Durante el funcionamiento normal, este producto puede calentarse lo suficiente como para quemarle. Tenga cuidado al manipular este producto u otros componentes conectados a él.
La familia S9V11x
La familia S9V11x de reguladores de conmutación eficientes (también llamados fuentes de alimentación de modo conmutado (SMPS) o convertidores de CC a CC) utiliza una topología reductora-elevadora para convertir voltajes de entrada más altos y más bajos en un voltaje de salida regulado. Toman voltajes de entrada de 2 V a 16 V y los aumentan o disminuyen según sea necesario, ofreciendo una eficiencia típica de más del 85 % y una corriente de salida típica de hasta 1,5 A.
La flexibilidad en el voltaje de entrada que ofrece esta familia de reguladores es especialmente adecuada para aplicaciones alimentadas por baterías en las que el voltaje de la batería comienza por encima del voltaje regulado y cae por debajo a medida que la batería se descarga. Sin la restricción típica de que el voltaje de la batería se mantenga por encima del voltaje requerido durante toda su vida útil, se pueden considerar nuevos paquetes de baterías y factores de forma.
Los diferentes miembros de esta familia ofrecen diferentes opciones de voltaje de salida, desde voltajes fijos con alternativas seleccionables hasta voltajes ajustables que se pueden configurar entre 2,5 V y 9 V utilizando un potenciómetro de precisión de 12 vueltas. Algunas versiones también tienen un corte de bajo voltaje ajustable que se puede configurar en cualquier lugar dentro del rango de voltaje de salida de 2 V a 16 V y se usa para evitar que la batería se descargue excesivamente. Esto es particularmente útil para las químicas de las baterías que pueden dañarse cuando se descargan excesivamente, incluidas las de iones de litio y LiPo.
Estos reguladores tienen protección contra cortocircuitos y el apagado térmico evita daños por sobrecalentamiento; No tienen protección contra voltaje inverso. Tenga en cuenta que la corriente de arranque se limita a aproximadamente 700 mA hasta que el voltaje de salida alcance el voltaje nominal; después del arranque, la corriente disponible es una función del voltaje de entrada (consulte la sección Eficiencia típica y corriente de salida a continuación).
Características
- Voltaje de entrada: 2 V a 16 V (nota: este regulador requiere 3 V para arrancar, pero puede funcionar hasta 2 V después del arranque)
- Salida fija de 5 V con precisión de +5/-3%
- Corriente de salida continua máxima típica: 1,5 A (cuando el voltaje de entrada es de alrededor de 5 V; la sección Eficiencia típica y corriente de salida a continuación muestra cómo la corriente de salida continua alcanzable depende del voltaje de entrada)
- La función de ahorro de energía mantiene una alta eficiencia con corrientes bajas (la corriente de reposo es inferior a 0,2 mA)
- Protección integrada contra sobretemperatura y cortocircuitos.

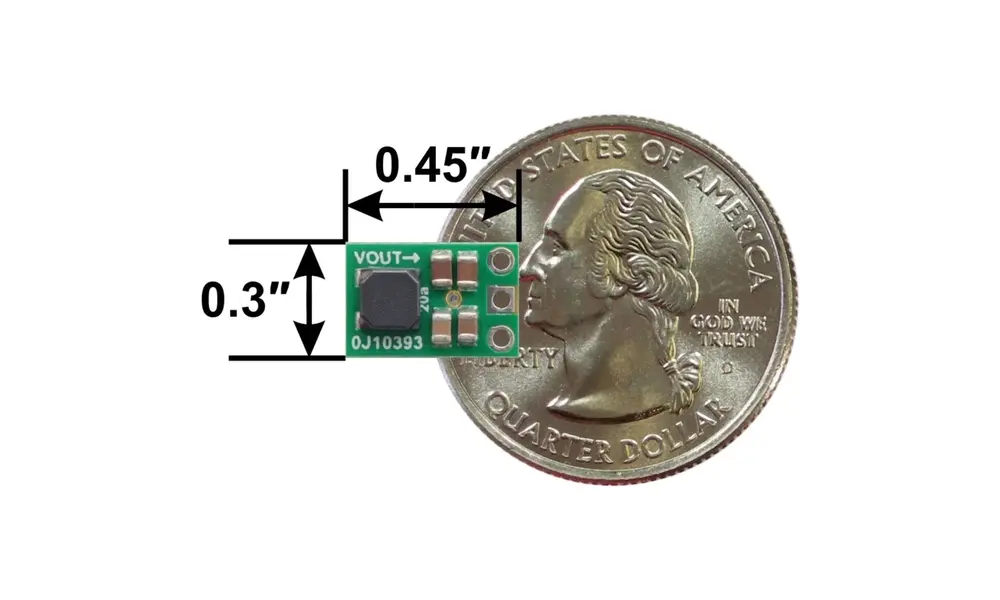

- Tamaño pequeño: 7,6 × 11,4 × 3,8 mm
Especificaciones
Tensión mínima de funcionamiento | 2V |
Tensión máxima de funcionamiento | 16V |
Corriente máxima de salida | 1,5 A |
Tensión de salida | 5V |
¿Protección de voltaje inverso? | norte |
Corriente de reposo máxima | 0,2 mA |
Tamaño | 7,6 × 11,4 × 3,8 mm |
Peso | 0,5g |
