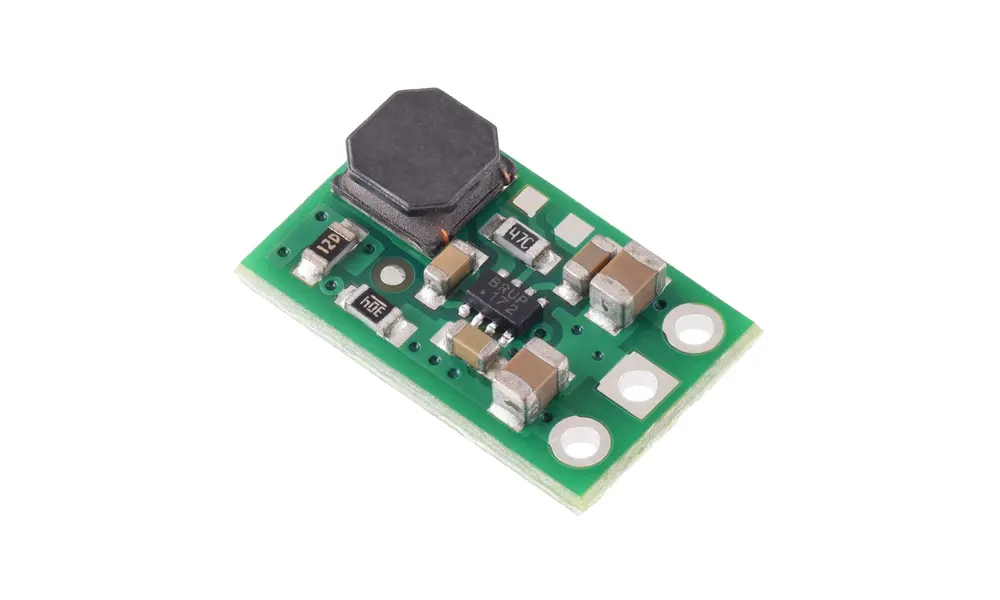

Ten kompaktowy, przełączający regulator napięcia zwiększający (lub podwyższający) skutecznie generuje napięcie 3,3 V z napięć wejściowych tak niskich jak 1,3 V i obsługuje ciągłe prądy wejściowe do około 1,6 A. (Uwaga: minimalne napięcie rozruchowe wynosi 2,7 V, ale później spada do 1,3 V.)

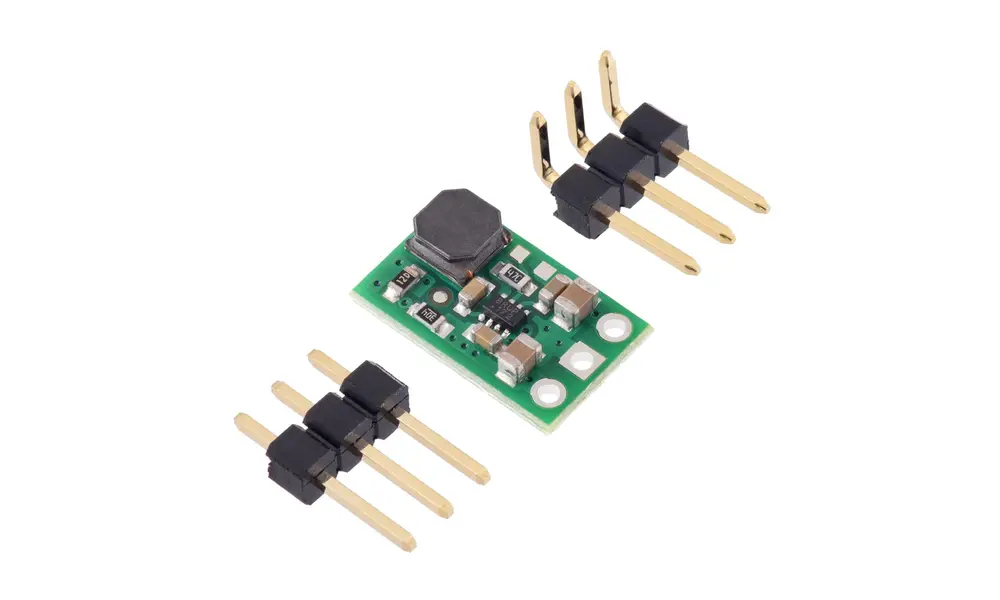

Kołki mają odstęp 0,1 cala.
Rodzina regulatorów napięcia podwyższającego (podwyższającego) U3V16Fx to regulatory przełączające (zwane także zasilaczami impulsowymi (SMPS) lub przetwornikami DC-DC) i mają typową sprawność od 85% do 95%.
Regulatory aktywnie ograniczają chwilowe prądy wejściowe do 2 A podczas wzmacniania, a prądy wejściowe do około 1,6 A można zazwyczaj utrzymać przez wiele minut bez wyzwalania wyłączenia termicznego, chociaż rzeczywista wydajność zależy od napięć wejściowych i wyjściowych, a także czynników zewnętrznych, takich jak jak temperatura otoczenia i przepływ powietrza. W przypadku regulatorów podwyższających prąd wyjściowy jest równy prądowi wejściowemu razy wydajność podzielona przez stosunek wzmocnienia VOUT do VIN, więc im bardziej zwiększasz, tym niższy będzie maksymalny prąd wyjściowy (patrz sekcja dotycząca maksymalnego ciągłego prądu wyjściowego poniżej, aby uzyskać informacje na temat wydajności wykresy).
Te regulatory są wyposażone w różnorodne wbudowane zabezpieczenia, w tym ograniczanie prądu wejściowego cykl po cyklu, blokadę pod napięciem i wyłączanie z powodu nadmiernej temperatury.
Ostrzeżenie: Ten regulator wzmocnienia wykorzystuje typową topologię, która łączy wejście z wyjściem poprzez cewkę indukcyjną i diodę, bez niczego, co mogłoby całkowicie przerwać ścieżkę prądu. Dlatego napięcie wejściowe przejdzie na wyjście nawet wtedy, gdy regulator jest wyłączony, a narażenie na zwarcia lub inne nadmierne obciążenia spowoduje uszkodzenie regulatora. Ten regulator również nie posiada zabezpieczenia przed napięciem wstecznym.
Podczas normalnej pracy produkt może się nagrzać na tyle, że może spowodować poparzenie. Zachowaj ostrożność podczas obchodzenia się z tym produktem lub innymi podłączonymi do niego komponentami.
Cechy
- Napięcie wyjściowe: 3,3 V z dokładnością 4%.
- Napięcie wejściowe: 1,3 V do 16 V (Uwaga: minimalne napięcie rozruchowe wynosi 2,7 V)
- Typowa sprawność od 85% do 95%, w zależności od napięcia wejściowego, napięcia wyjściowego i obciążenia (patrz wykres wydajności poniżej)
- Częstotliwość przełączania: ~1,2 MHz przy dużych obciążeniach
- Tryb oszczędzania energii, który zwiększa wydajność przy niewielkim obciążeniu poprzez zmniejszenie częstotliwości przełączania
- Typowe prądy spoczynkowe bez obciążenia poniżej 1 mA (patrz wykres prądu spoczynkowego poniżej)
- Limit prądu przełącznika 2A
- Typowe ciągłe prądy wejściowe do około 1,6 A (patrz wykres maksymalnego ciągłego prądu wyjściowego poniżej)
- Toleruje napięcie wejściowe powyżej ustawionego napięcia wyjściowego (wyjście będzie śledzić wejście, szczegóły można znaleźć w sekcji połączeń)
- Zintegrowane zabezpieczenia:
- Wyłączenie z powodu nadmiernej temperatury
- Funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
- Blokada podnapięciowa
- Kompaktowy rozmiar: 13,1 × 8,1 × 3 mm
- Waga: 0,4 g
Dane techniczne
Minimalne napięcie robocze | 1,3 V |
Maksymalne napięcie robocze | 16 V |
Maksymalny prąd wejściowy | 2A |
Napięcie wyjściowe | 3,3 V |
Zabezpieczenie przed odwrotnym napięciem? | N |

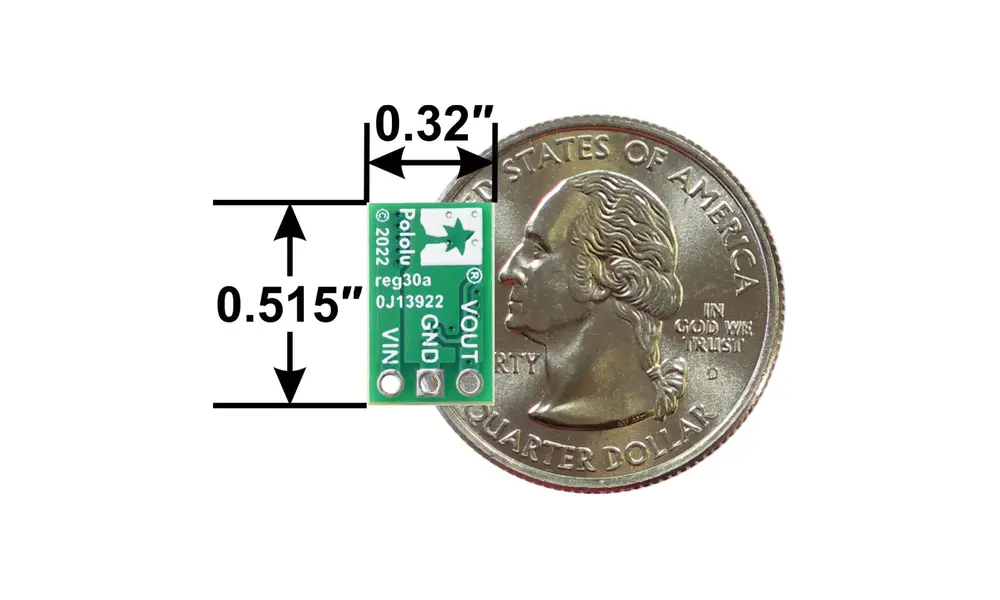

Rozmiar | 0,32″ × 0,515″ × 0,1″ |
Waga | 0,4 g |
