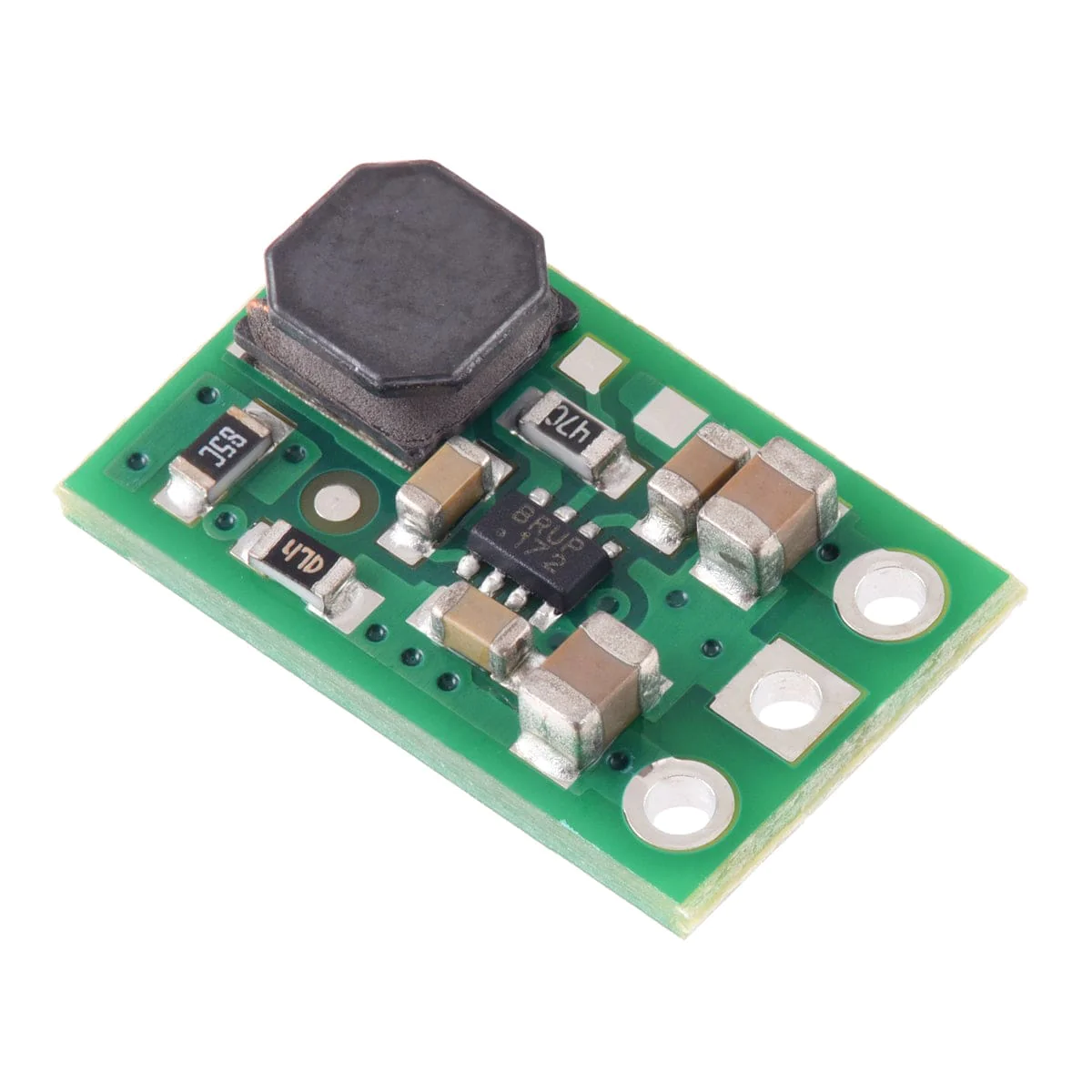

Ce régulateur de tension élévateur (ou boost) à commutation compact génère efficacement 5 V à partir de tensions d'entrée aussi basses que 1,3 V et gère des courants d'entrée continus jusqu'à environ 1,6 A. (Remarque : la tension de démarrage minimale est de 2,7 V, mais elle fonctionne ensuite jusqu'à 1,3 V.)

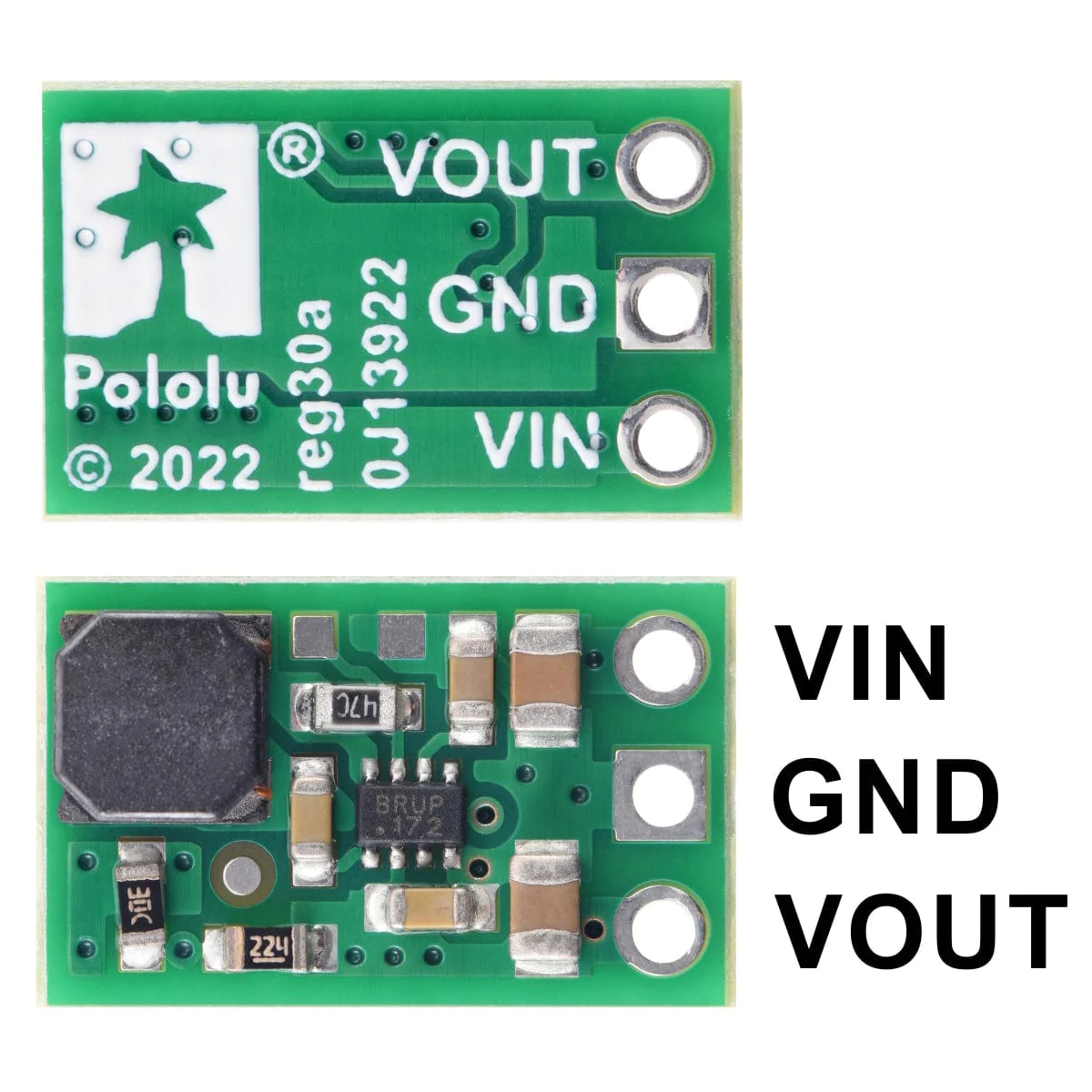

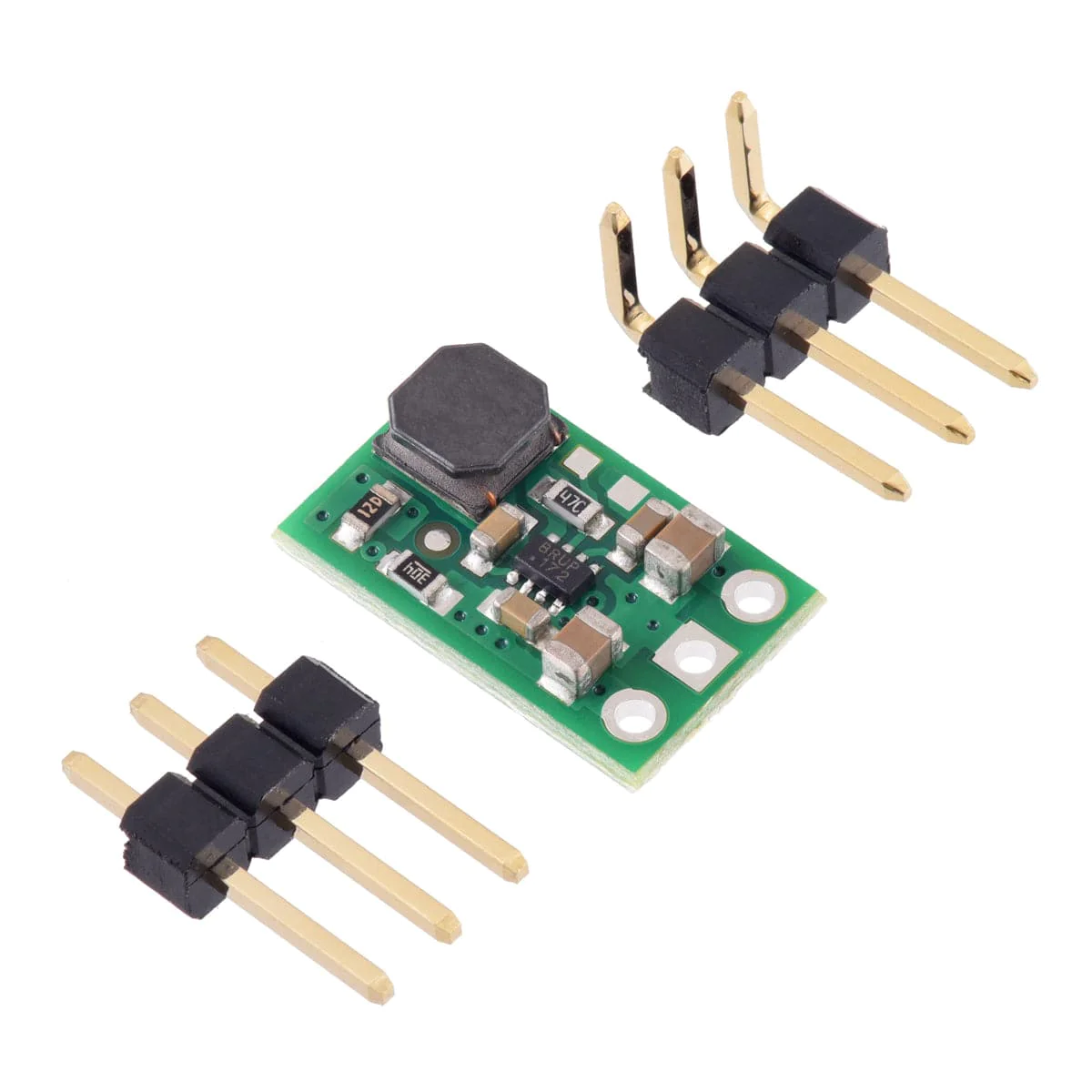

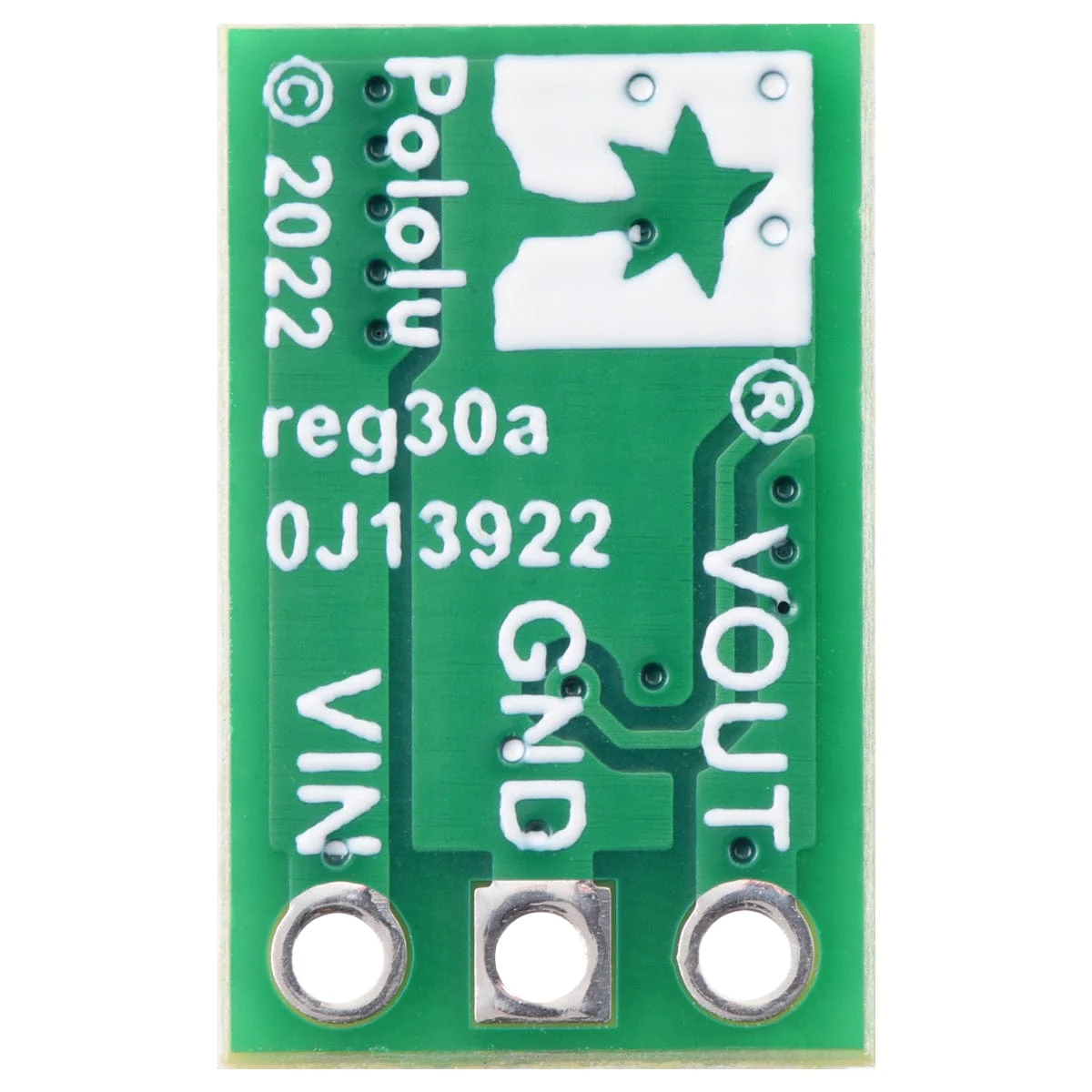

Les broches ont un espacement de 0,1″.
La famille U3V16Fx de régulateurs de tension élévateurs (élévateurs) sont des régulateurs à découpage (également appelés alimentations à découpage (SMPS) ou convertisseurs CC-CC) et ont un rendement typique compris entre 85 % et 95 %.
Les régulateurs limitent activement les courants d'entrée instantanés à 2 A lors de l'amplification, et les courants d'entrée jusqu'à environ 1,6 A peuvent généralement être maintenus pendant plusieurs minutes sans déclencher un arrêt thermique, bien que les performances réelles dépendent des tensions d'entrée et de sortie ainsi que de facteurs externes tels que comme la température ambiante et le débit d'air. Pour les régulateurs boost, le courant de sortie est égal au courant d'entrée multiplié par l'efficacité divisée par le rapport boost de VOUT à VIN, donc plus vous augmentez, plus le courant de sortie maximum sera faible (voir la section sur le courant de sortie continu maximum ci-dessous pour les performances graphiques).
Ces régulateurs disposent d'une variété de protections intégrées, notamment une limitation du courant d'entrée cycle par cycle, un verrouillage en cas de sous-tension et un arrêt en cas de surchauffe.
Avertissement : ce régulateur élévateur utilise la topologie typique qui connecte l'entrée à la sortie via une inductance et une diode, sans rien pour interrompre complètement ce chemin de courant. Par conséquent, la tension d'entrée sera transmise à la sortie même lorsque le régulateur est désactivé, et l'exposition à des courts-circuits ou à d'autres charges excessives endommagera le régulateur. Ce régulateur n'a pas non plus de protection contre les tensions inverses.
En fonctionnement normal, ce produit peut devenir suffisamment chaud pour vous brûler. Soyez prudent lorsque vous manipulez ce produit ou d'autres composants qui y sont connectés.
Caractéristiques
- Tension de sortie : 5 V avec une précision de 4 %
- Tension d'entrée : 1,3 V à 16 V (Remarque : la tension de démarrage minimale est de 2,7 V)
- Efficacité typique de 85 % à 95 %, en fonction de la tension d'entrée, de la tension de sortie et de la charge (voir le graphique d'efficacité ci-dessous)
- Fréquence de commutation : ~1,2 MHz sous fortes charges
- Mode d'économie d'énergie qui augmente l'efficacité des charges légères en réduisant la fréquence de commutation
- Courants de repos typiques à vide inférieurs à 1 mA (voir le graphique du courant de repos ci-dessous)
- Limite de courant du commutateur 2A
- Courants d'entrée continus typiques jusqu'à environ 1,6 A (voir le graphique du courant de sortie continu maximum ci-dessous)
- Tolère une tension d'entrée supérieure à la tension définie en sortie (la sortie suivra l'entrée, voir la section Connexions pour plus de détails)
- Protections intégrées :
- Arrêt pour surchauffe
- La fonction de démarrage progressif limite le courant d'appel et augmente progressivement la tension de sortie
- Verrouillage en cas de sous-tension
- Taille compacte : 13,1 × 8,1 × 3 mm
- Poids : 0,4 g
Caractéristiques
Tension de fonctionnement minimale | 1,3 V |
Tension de fonctionnement maximale | 16V |
Courant d'entrée maximal | 2A |
Tension de sortie | 5V |
Protection contre les tensions inverses ? | N |

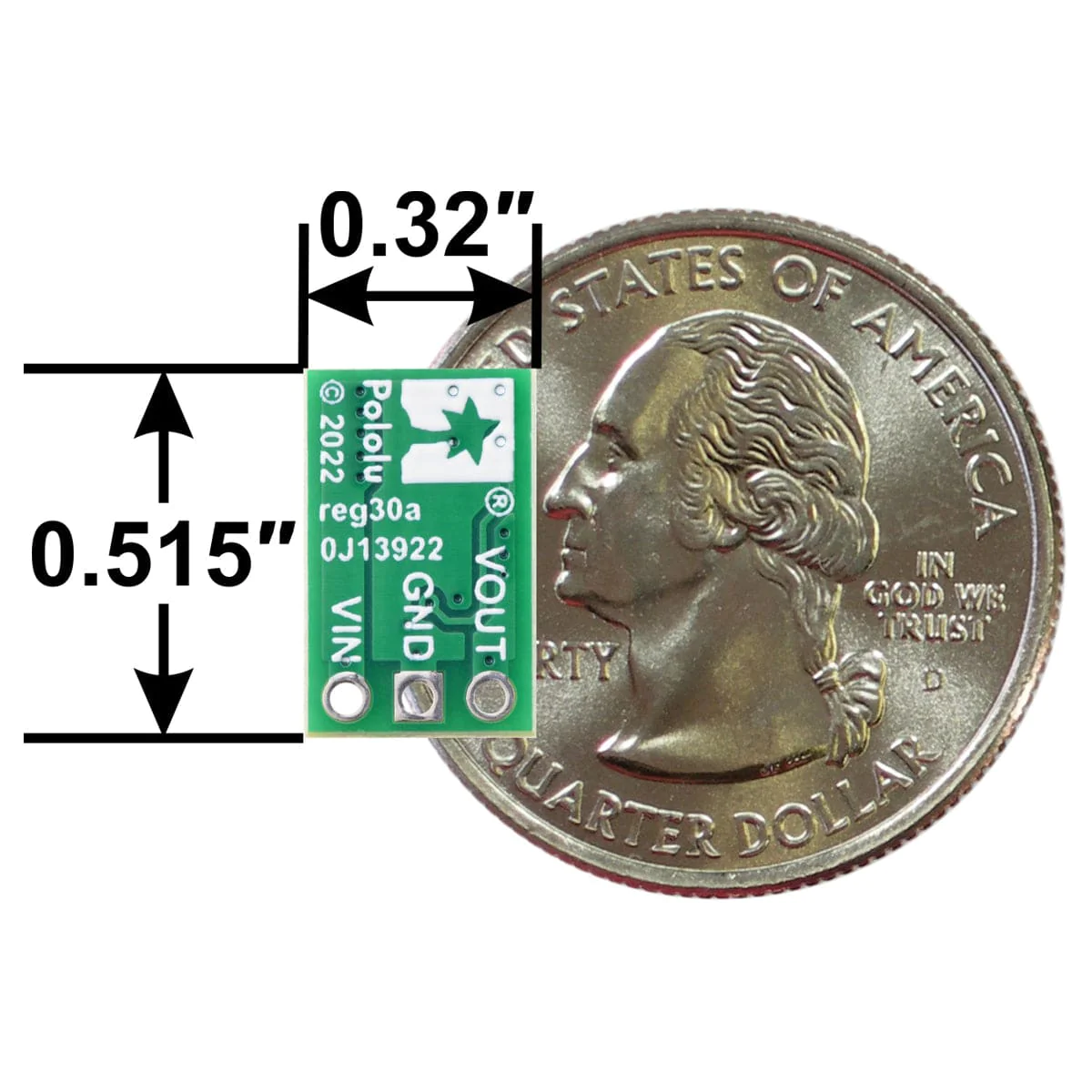

Taille | 0,32″ × 0,515″ × 0,1″ |
Poids | 0,4g |
